超级公路涵洞CAD系统 SHCD

软件简介

1998年开发完成并在全国各公路设计单位应用于公路涵洞辅助设计与绘图工作。从最初的SHCD2000到最新的SHCD2021版，经过20多年的不断完善和改进，已经充分受到客户的肯定和广泛赞誉。目前在中铁一二三四五六院及各公路设计院等单位普遍使用。

支持公路 2020版涵洞设计规范，支持公路钢筋混凝土盖板涵、拱涵、圆管涵、明盖板涵、箱涵、波纹钢管涵、阶梯式盖板涵、阶梯式拱涵的设计与绘图，工程数量汇总统计，含多套交通部涵洞标准图，盖板、管节、框架等结构配筋计算与绘图，含线路自动计算引擎，自定义材料及标准图数据库。

系统采用面向对象的编程技术，软件开发环境采用Visual C++，运行速度快,兼容性高，能够在WinXP/Vista/Win7/Win8/WIn10操作系统下稳定可靠地运行。

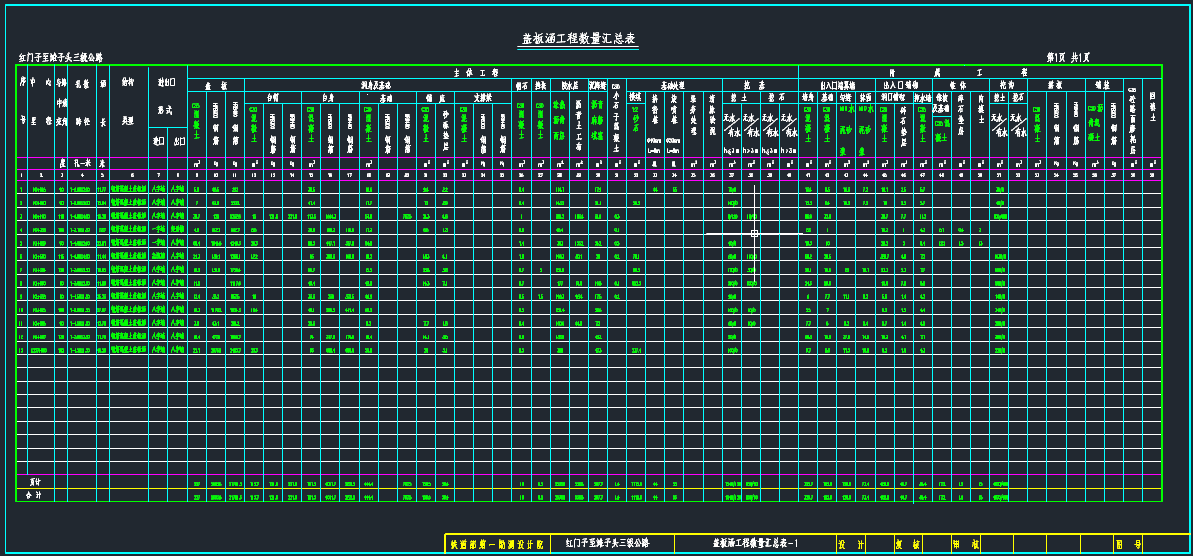

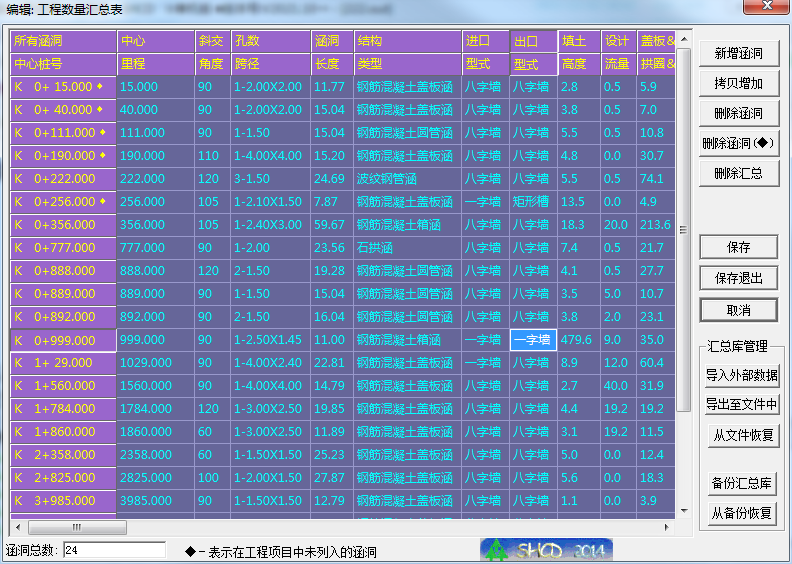

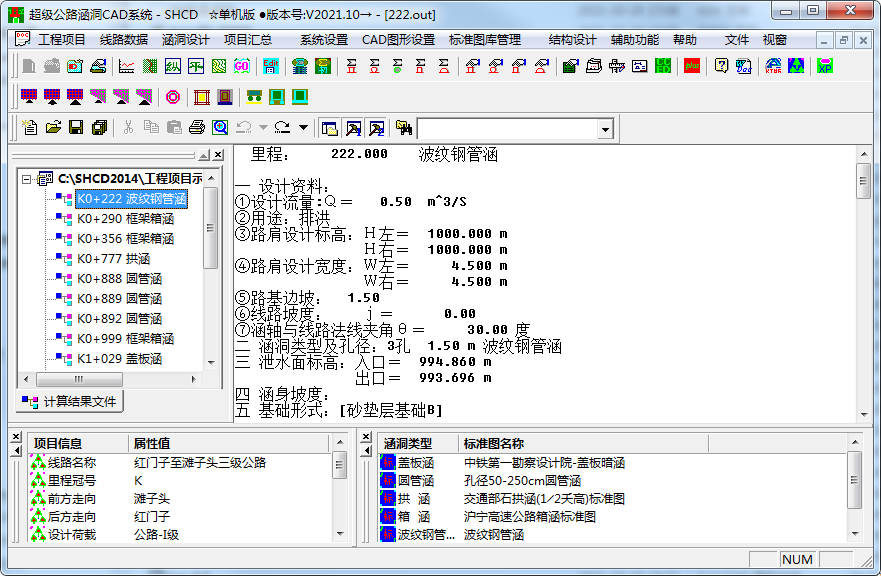

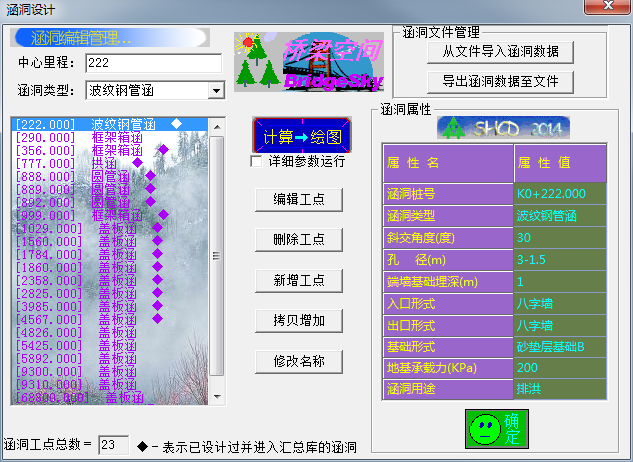

SHCD采用基于工程项目管理的设计文件组织方式，能够快速生成整个项目的涵洞工程数量汇总表及涵洞工点表.

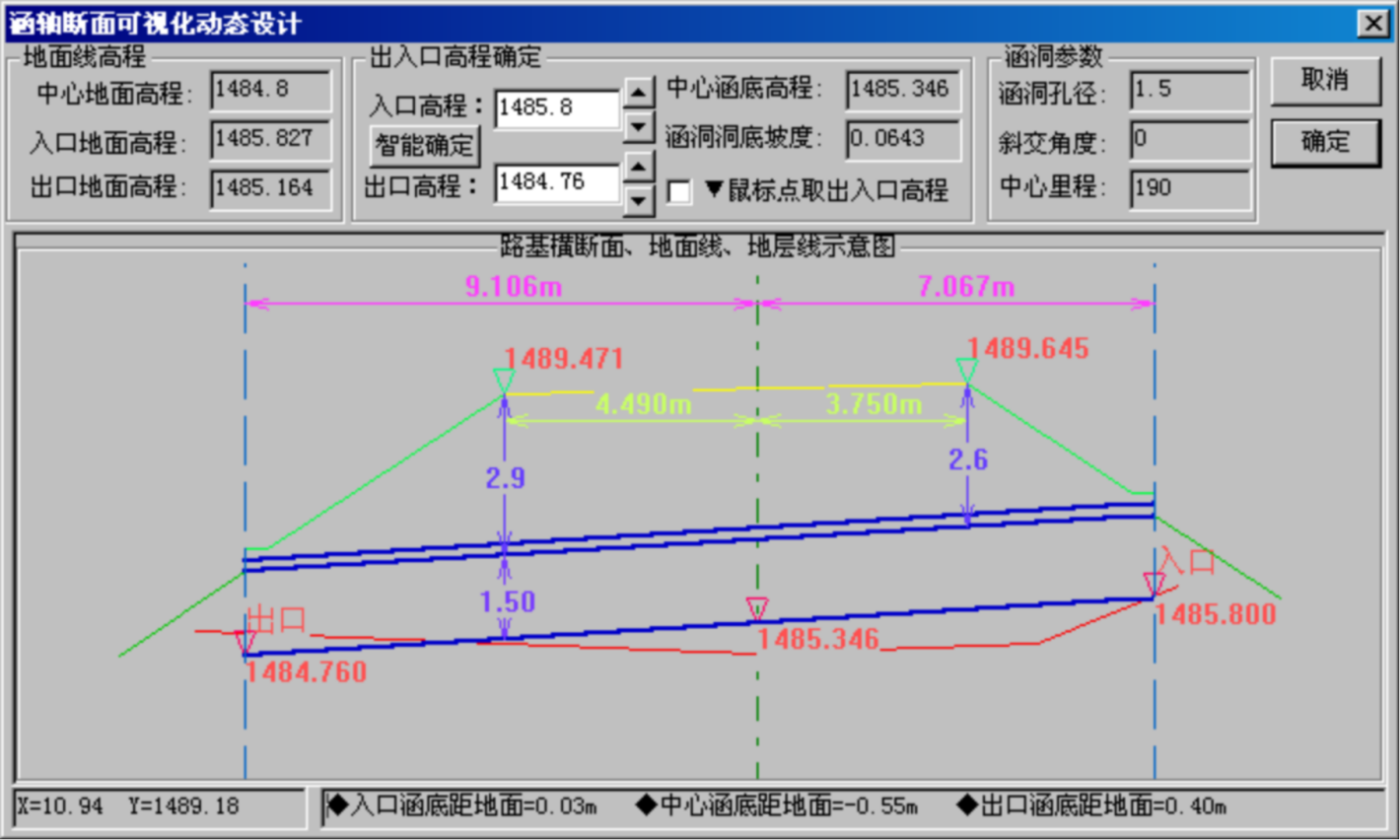

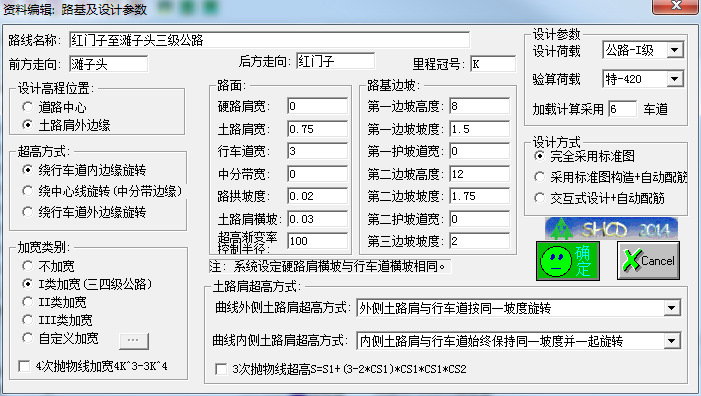

SHCD具有强大开放的路线接口功能，自动处理各级公路，能够自动计算线路纵断面高程和路基平曲线加宽及超高。

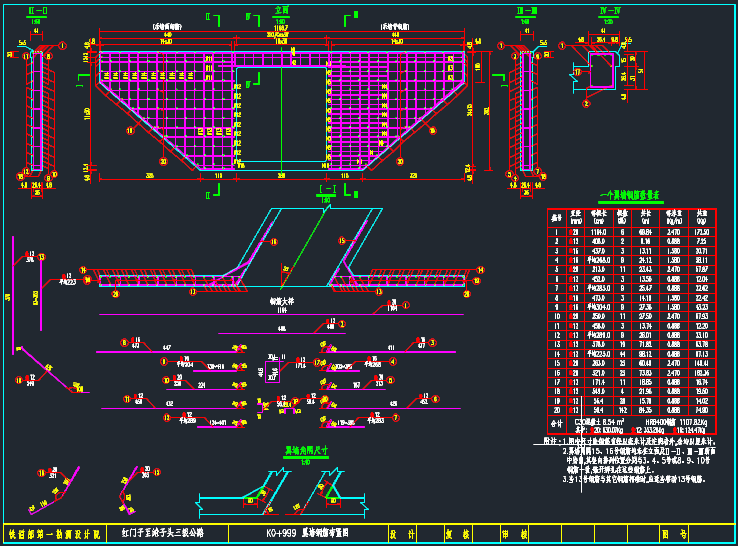

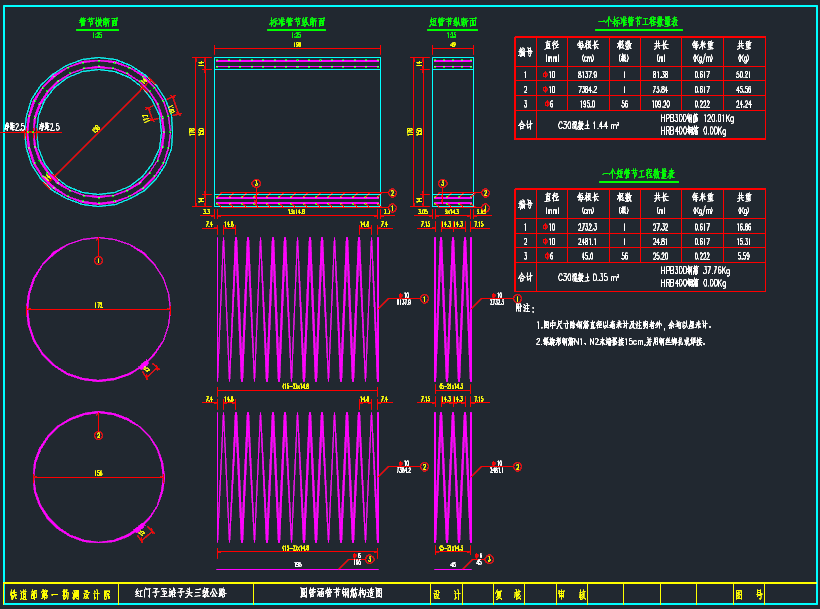

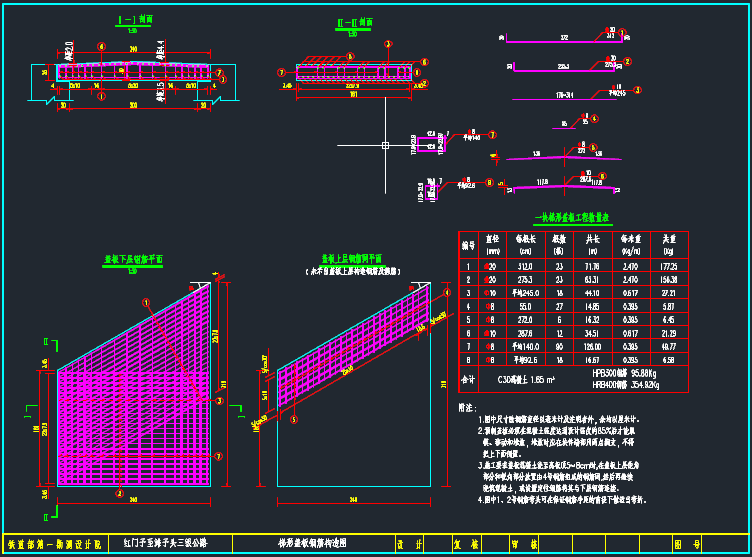

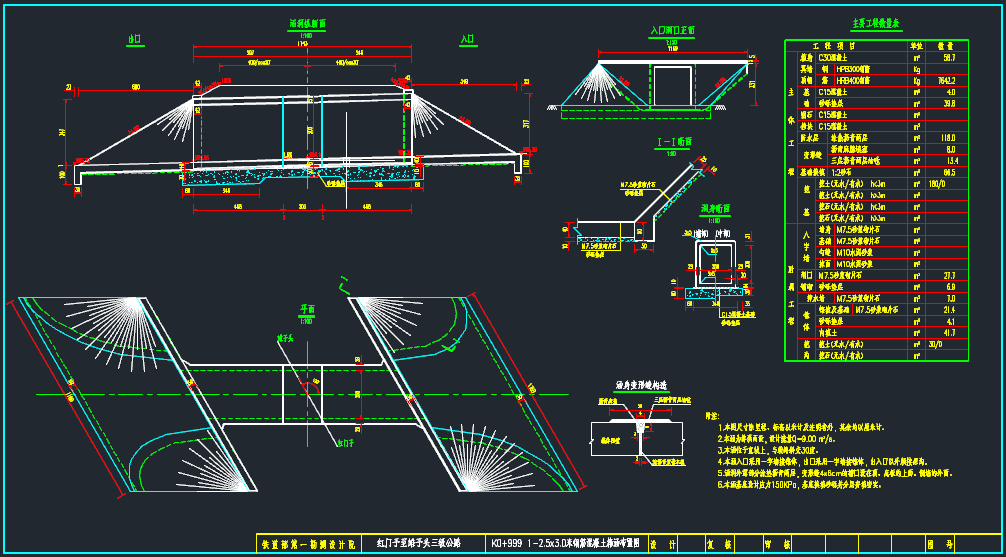

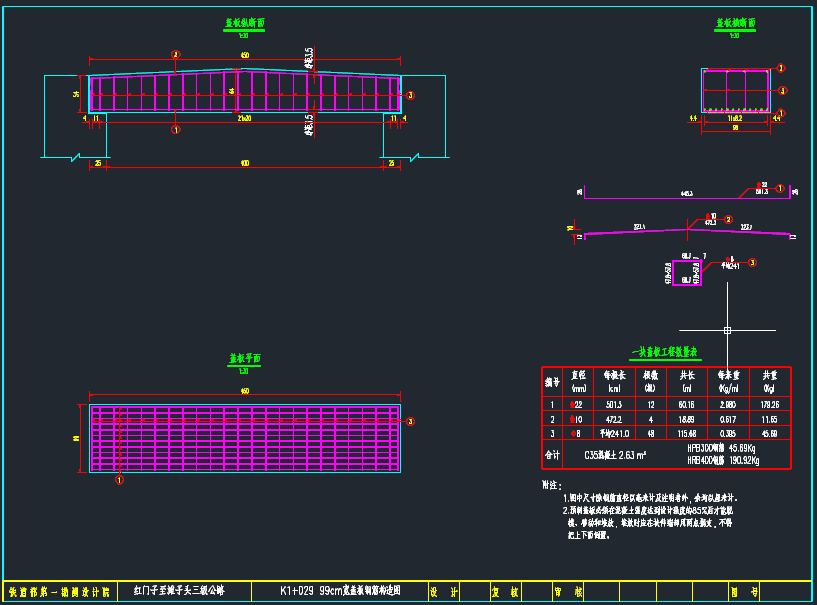

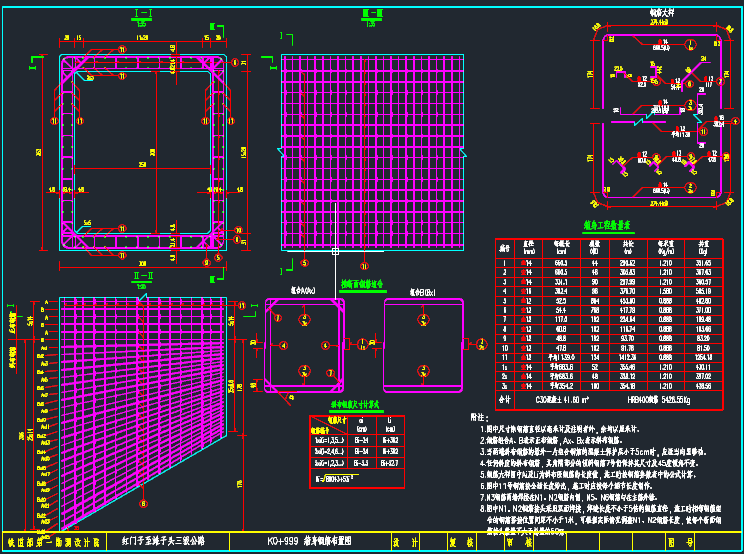

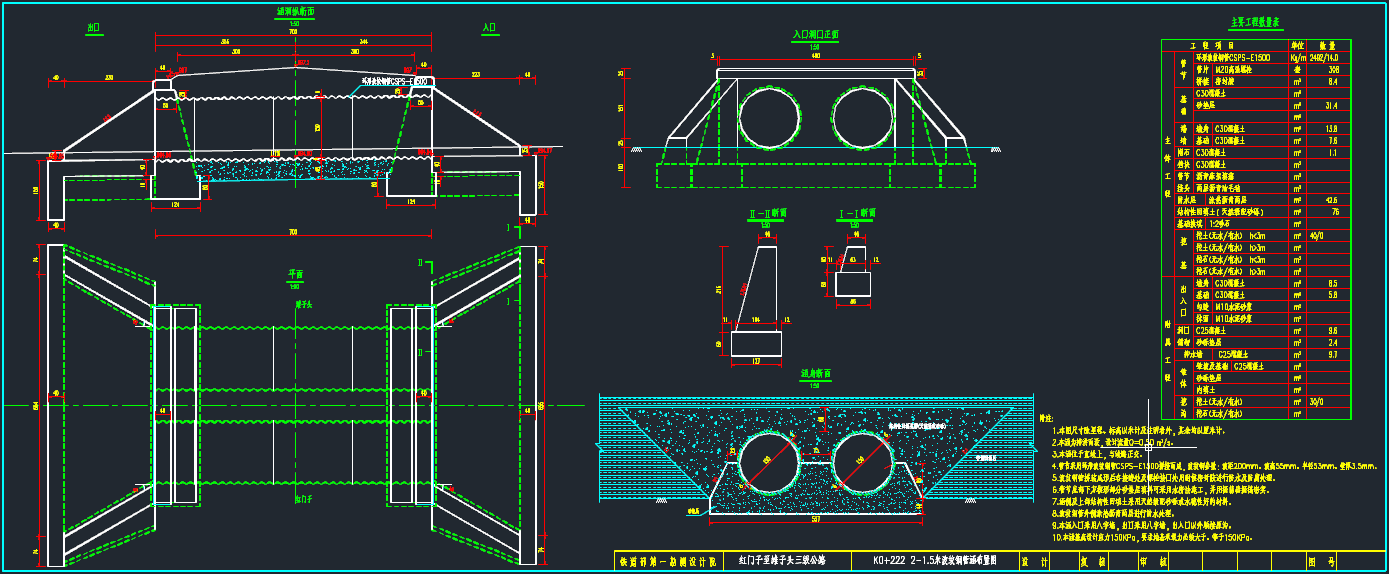

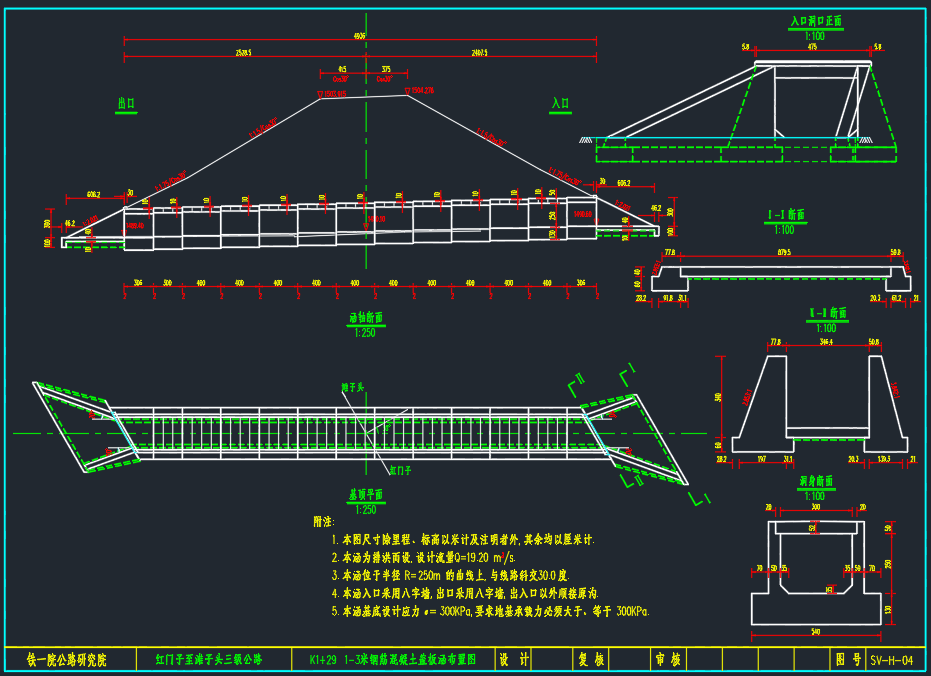

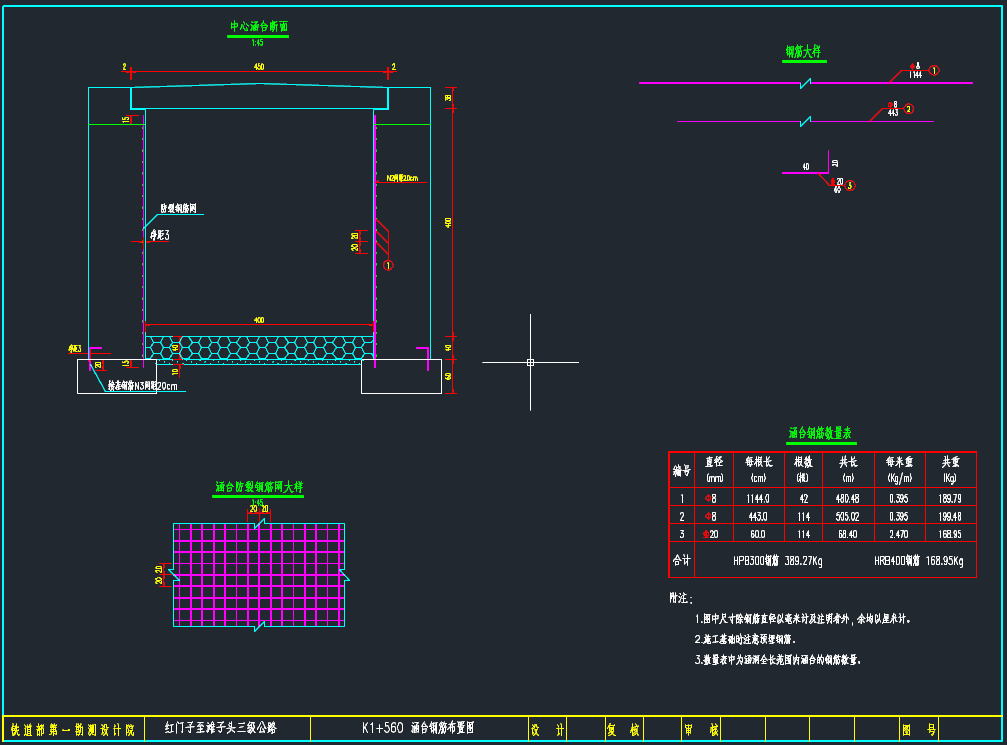

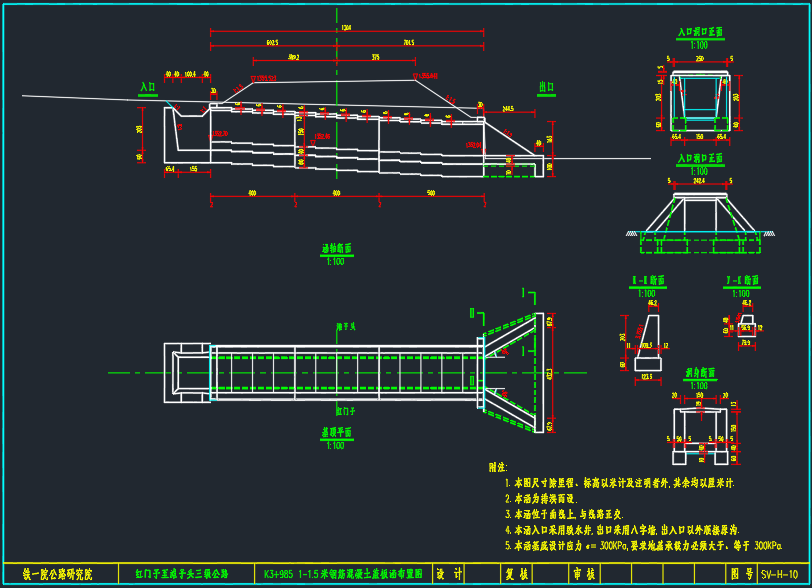

软件系统能够自动绘制涵洞正斜交涵洞的布置图、构造图、钢筋布置图、工程数量表、设计附注说明、计算单等内容。
SHCD提供了三种涵洞设计方式 (完全采用标准图、标准图构造+自动配筋、交互式设计+自动配筋) ，将结构计算和涵洞标准图无缝集成，用户可以对一道涵洞在三种方式中交叉使用，达到功能与效率的完美统一，给用户带来前所未有的便捷与高效。
软件系统能够以文件方式输出涵洞设计过程中的有关设计资料和计算数据。

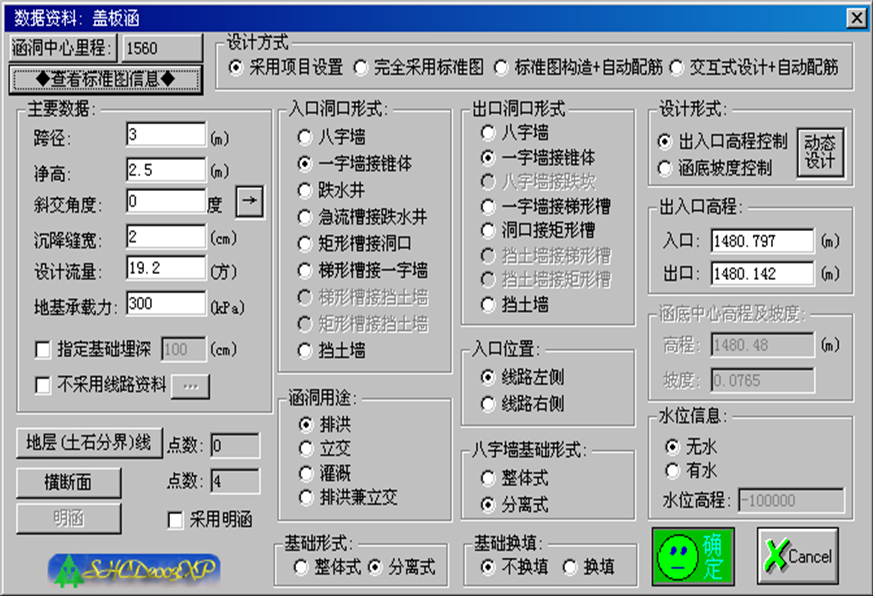

出入口洞口型式有一字墙、八字墙、集水井、梯形槽、矩形槽、急流槽、挡土墙等多种，能够满足用户大多情况下的要求。
软件分析求解的数据均按双精度类型计算处理，精确度高。
软件系统在涵洞设计的关键过程中采用对用户开放的交互方式，用户可以最大限度地自由选择设计数据以及设计方案。
